TCL-4700萬像素系列
日期：2020-05-16 / 人氣： / 來源：未知
系列簡介
目前，在機器視覺應用中需要大視野的檢測，4700萬像素系列可以豐富您的選擇。4700萬像素遠心鏡頭系列可支持傳感器對角線長度56.7mm的相機使用。適用于FPD（平板顯示器）上的各種檢測，例如LCD,OLED,汽車和手機模組上的檢測應用。
高分辨率和優良的遠心度；
可變光圈設計，可以因應實際需求調節景深。
特別的是，SPO 4700萬像素遠心鏡頭是根據超大傳感器尺寸的相機量身設計，對于如LCD，OLED大型面板，能達到大視野檢測的效果。
客戶選擇使用4700萬像素相機和鏡頭的原因在于，對于平板電池，模塊檢查和大型面板（LCD，OLED）等大視野檢測要求，而且適用于面板質量檢測（開/關檢測）.此外還可以適用于汽車零部件（管，密封件和O型圈）和手機組件（電池，外殼，PCB孔等大型組件）的檢測。
SPO 4700萬像素的鏡頭種類多，光學倍率（從0.21倍、0.4倍、0.64倍…到1倍、1.3倍），以及工作距離（ 從105mm…到542mm）的多樣化，可供客戶選擇并支持個性化定制。
| 型號 | 倍率 |
工作距離 (mm) |
分辨率 (μm) |
數值孔徑 | F-數 |
景深 (μm) |
遠心度 (< degree) |
畸變 (%) |
相機尺寸 | 接口 |
|---|---|---|---|---|---|---|---|---|---|---|
| DTCL 0.2X-542-47M | 0.2X | 542 | 26 | 0.013 | 5 | 8.4mm | 0.03 | 0.04 | 47M | M72 |
| TCL 0.4X-208.3I-47M | 0.4X | 208.3 | 14 | 0.024 | 8.3 | 2.3mm | 0.04 | 0.04 | 47M | M72 |
| TCL 0.64X-170I-47M | 0.64X | 170 | 8.4 | 0.04 | 8 | 860 | 0.04 | 0.06 | 47M | M72 |
| TCL 0.7X-117I-47M | 0.7X | 117 | 7.7 | 0.0437 | 8 | 718 | 0.04 | 0.07 | 47M | M72 |
| TCL 0.87X-137I-47M | 0.87X | 137 | 6.4 | 0.052 | 8.3 | 482 | 0.04 | 0.07 | 47M | M72 |
| TCL 1.0X-122/D-47M | 1.0X | 122 | 6.7 | 0.05 | 10 | 440 | 0.04 | 0.02 | 47M | M72 |
| TCL 1.3X-105/D-47M | 1.3X | 105 | 5.6 | 0.06 | 10.8 | 281 | 0.03 | 0.03 | 47M | M72 |

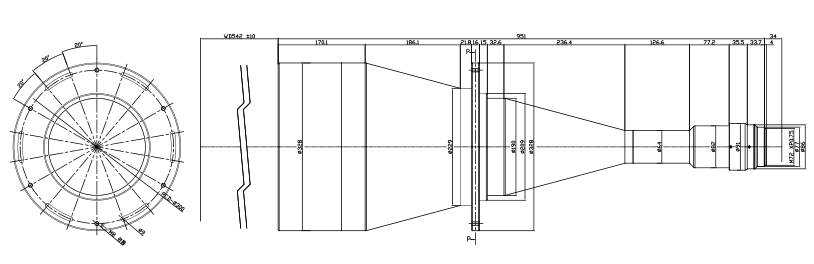

DTCL 0.2X-542-47M
倍率
0.2X
工作距離(mm)
542
分辨率(μm)
26
數值孔徑
0.013
F-數
5
景深(μm)
8.4mm
遠心度(< degree)
0.03
畸變(%)
0.04
相機尺寸
47M
接口
M72

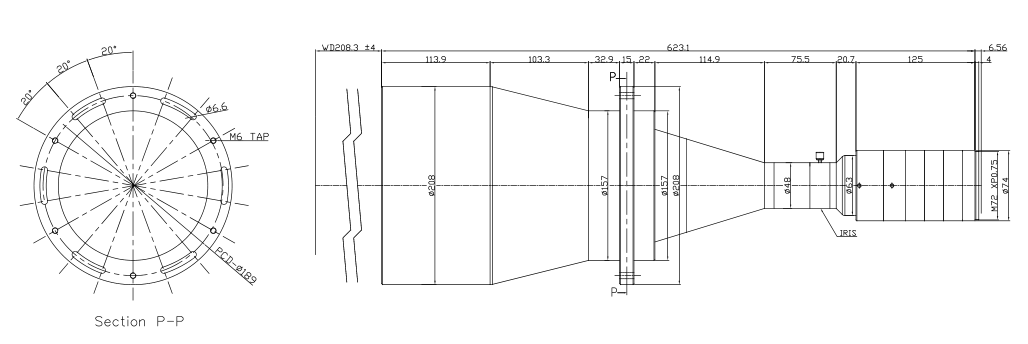

TCL 0.4X-208.3I-47M
倍率
0.4X
工作距離(mm)
208.3
分辨率(μm)
14
數值孔徑
0.024
F-數
8.3
景深(μm)
2.3mm
遠心度(< degree)
0.04
畸變(%)
0.04
相機尺寸
47M
接口
M72

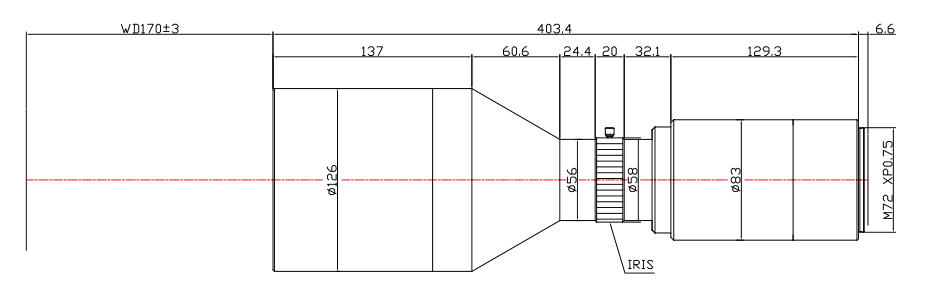

TCL 0.64X-170I-47M
倍率
0.64X
工作距離(mm)
170
分辨率(μm)
8.4
數值孔徑
0.04
F-數
8
景深(μm)
860
遠心度(< degree)
0.04
畸變(%)
0.06
相機尺寸
47M
接口
M72

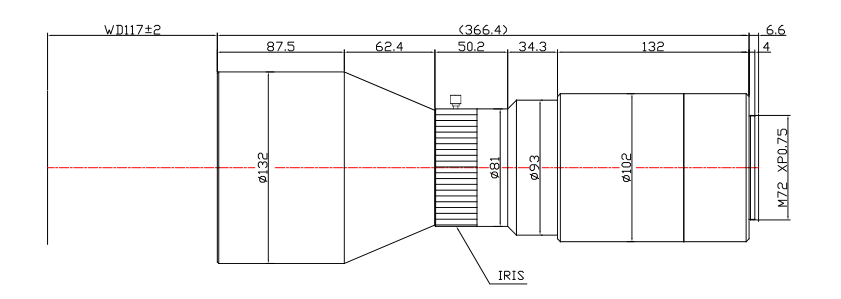

TCL 0.7X-117I-47M
倍率
0.7X
工作距離(mm)
117
分辨率(μm)
7.7
數值孔徑
0.0437
F-數
8
景深(μm)
718
遠心度(< degree)
0.04
畸變(%)
0.07
相機尺寸
47M
接口
M72
TCL 0.87X-137I-47M
倍率
0.87X
工作距離(mm)
137
分辨率(μm)
6.4
數值孔徑
0.052
F-數
8.3
景深(μm)
482
遠心度(< degree)
0.04
畸變(%)
0.07
相機尺寸
47M
接口
M72
TCL 1.0X-122/D-47M
倍率
1.0X
工作距離(mm)
122
分辨率(μm)
6.7
數值孔徑
0.05
F-數
10
景深(μm)
440
遠心度(< degree)
0.04
畸變(%)
0.02
相機尺寸
47M
接口
M72

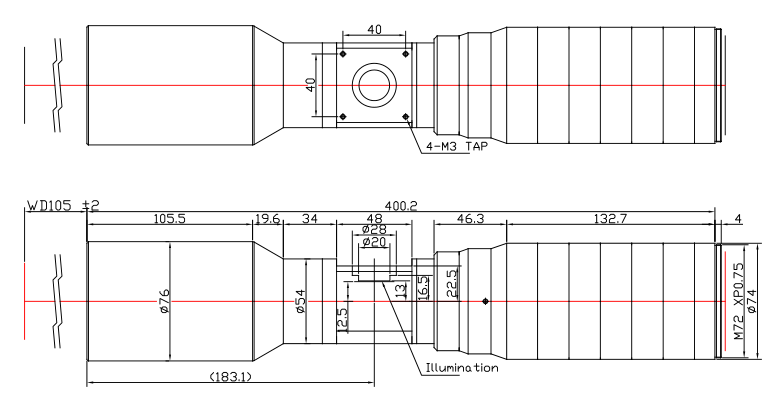

TCL 1.3X-105/D-47M
倍率
1.3X
工作距離(mm)
105
分辨率(μm)
5.6
數值孔徑
0.06
F-數
10.8
景深(μm)
281
遠心度(< degree)
0.03
畸變(%)
0.03
相機尺寸
47M
接口
M72
