2300萬像素 CF-ZA系列
日期：2020-08-17 / 人氣： / 來源：銓識自動化
系列簡介

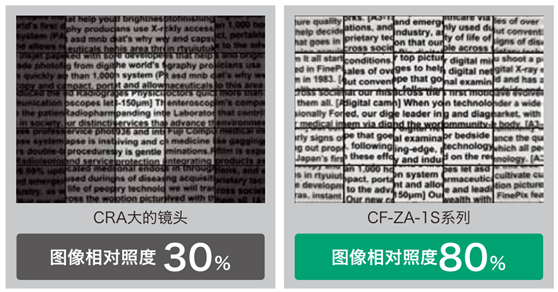

富士能 CF-ZA-1S系列支持1.1型?2.5µm像素間距（相當于23百萬像素)的大型?高像素傳感器。相對照度高達90％以上*，可以獲得從圖像中心到周邊均清晰的圖像。
*是指用戶使用頻率較高的F4光圈值時
功能特點
● 一般而言，為改善中心與周邊的明暗差，即便通過軟件對圖像進行補償處理，也會出現“噪點”，無法獲取清晰的圖像。但是，CF-ZA-1S系列 無需對光量進行補償，從中心直至周邊部位均可實現均一的高光量，能夠獲取低噪點的高品質圖像。是高品質檢測的首選。
● 畫在整個圖像區域完全匹配1.1型傳感器3.45µm（相當于12MP像素）相機的實力。尤其與IMX253 (1.1型傳感器），IMX255 (1型傳感器）是最佳搭配。
● 支持對像元大小有更高要求的傳感器，圖像整體區域最大可使用1.1型傳感器2.5µm（相當于23MP像素）
● 在機器視覺易發生振動或沖撞的環境中，即便最大 受到10G* 3的沖撞，光軸變動（畫面錯位）仍然可以抑制在10µm以內。

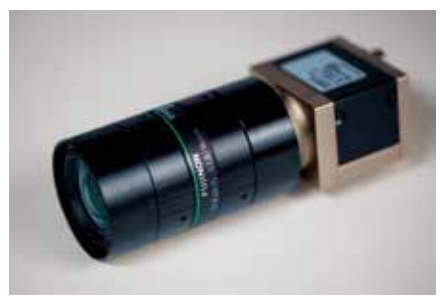

支持大靶面?zhèn)鞲衅鞯墓I(yè)相機加裝CF-ZA-1S系列
● 鏡身上設有光圈（可變光圈）與聚焦的固定孔，各設3處，可根據現場條件設置選擇最佳固定孔。● 在拍攝距離為50cm時配有對焦指標，可高效的檢測相機的后法蘭距的錯位。
● 光圏螺絲和聚焦螺絲采用束腰結構即便是劇烈晃動的環境，螺絲也不會脫落，保證使用。
● 每個鏡頭的鏡身上均印有二維碼，可追溯鏡頭在出廠時的光學性能結果。
規格參數

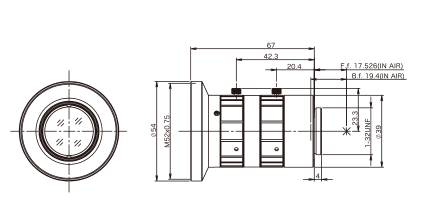

CF8ZA-1S
焦距
8
光圈范圍（F no）
F1.8-F16
視角(H X V)
85.7°×67.5°
聚焦范圍※(mm)
∞-100
操作方式：聚焦
手動
操作方式：光圈
手動
濾色鏡直徑
M52×0.75
接口
C-mount
重量
180
感應尺寸（標準）
1.1″
CRA （主光線入射角） （°）
-4.5
畸變率[%]
-4.81
直徑
Φ54 X 67
CF12ZA-1S
焦距
12
光圈范圍（F no）
F1.8-F16
視角(H X V)
62.5°×47.8°
聚焦范圍※(mm)
∞-100
操作方式：聚焦
手動
操作方式：光圈
手動
濾色鏡直徑
M37.5×0.5
接口
C-mount
重量
180
感應尺寸（標準）
1.1″
CRA （主光線入射角） （°）
-4.5
畸變率[%]
-2.82
直徑
Φ39×67.6
CF16ZA-1S
焦距
16
光圈范圍（F no）
F1.8-F16
視角(H X V)
47.3°×36.1°
聚焦范圍※(mm)
∞-100
操作方式：聚焦
手動
操作方式：光圈
手動
濾色鏡直徑
M37.5 X 0.5
接口
C-mount
重量
180
感應尺寸（標準）
1.1"
CRA （主光線入射角） （°）
-4.9
畸變率[%]
-0.80
直徑
Φ39×67.6
CF25ZA-1S
焦距
25
光圈范圍（F no）
F1.8-F16
視角(H X V)
32.9°×24.8°
聚焦范圍※(mm)
∞-100
操作方式：聚焦
手動
操作方式：光圈
手動
濾色鏡直徑
M37.5 X 0.5
接口
C-mount
重量
170
感應尺寸（標準）
1.1"
CRA （主光線入射角） （°）
2.7
畸變率[%]
-0.83
直徑
Φ39 X 67.3
CF35ZA-1S
焦距
35
光圈范圍（F no）
F1.8-F16
視角(H X V)
23.0°×17.3°
聚焦范圍※(mm)
∞-100
操作方式：聚焦
手動
操作方式：光圈
手動
濾色鏡直徑
M37.5 X 0.5
接口
C-mount
重量
165
感應尺寸（標準）
1.1"
CRA （主光線入射角） （°）
4.5
畸變率[%]
-0.32
直徑
Φ39 X 67.3
CF50ZA-1S
焦距
50
光圈范圍（F no）
F2.4-F16
視角(H X V)
16.6°×12.5°
聚焦范圍※(mm)
∞-200
操作方式：聚焦
手動
操作方式：光圈
手動
濾色鏡直徑
M37.5 X 0.5
接口
C-mount
重量
155
感應尺寸（標準）
1.1"
CRA （主光線入射角） （°）
4.8
畸變率[%]
-0.17
直徑
Φ39 X 68
